Артикул:
М-108Э-4АТ

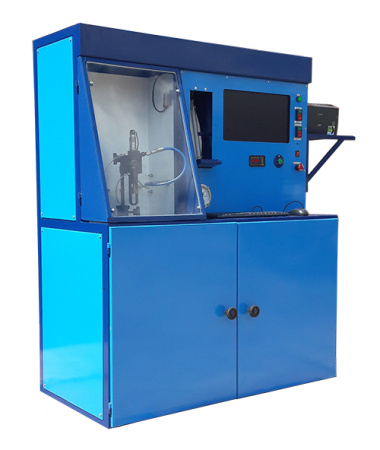

Стенд для диагностики форсунок Common Rail с функцией кодирования и безмензурочной с-мой измерения (на 4 форсунки + автономная термостабилизация (встроенный холодильник) М-108Э-4 АТ
Стенд М-108Э предназначен для диагностики форсунок Common Rail производства Bosch, Delphi, Denso, Siemens (в том числе пьезо) и форсунок А-04 с возможностью кодировки форсунок фирмы Bosch. Стенд оснащен двумя типами измерительных систем - мензурочной и безмензурочной, базой с тест-планами для электромагнитных форсунок фирмы Bosch, Denso, Delphi и пьезоэлектрических Piezo Bosch с возможностью обновления и самостоятельного пополнения.
Стенд М-108Э-4 АТ предназначен для работы в помещениях при температуре от 10°С до 35°С, относительной влажности 65% при температуре 20°С, атмосферном давлении от 650 мм рт. ст. до 800 мм рт. ст. Климатеческое исполнение УХЛ 4 ГОСТ 15150-69.
На стенде можно проверить следующие параметры:
- минимальную длительность импульса срабатывания форсунки (BIP - сигнал);
- минимальное давление срабатывания форсунки;
- производительность форсунки в различных режимах.
Управление поддерживанием давления в системе подачи топлива к форсунке, длительностью импульса открытия форсунки, электроклапанами подачи топлива в мерные ёмкости стенда, осуществляется при помощи компьютера, на котором отображается информация при проведении тестов.
Стенд М-108Э состоит из корпуса, системы топливоподачи, системы термостабилизации топлива, электрооборудования и мерного блока. Питание электрооборудования стенда осуществляется от трёхфазной сети переменного тока 380 В, 50 Гц.
Внимание! Важно! Функция кодировки форсунок Denso и Delphi поставляется по отдельному заказу!
Диапазон воспроизведения:
давление, МПа (кгс/см2) 0...160 (0...1600)
длительность импульса открытия форсунки, мкс 160-5000
температура топлива, °C 10-80
частота включения форсунки, Гц 16
отсчет числа циклов 1...9999
частота вращения стендового насоса, об/мин 50-1000
Предел допускаемого отклонения:
температура топлива, °C ±3
отсчета числа циклов ±1
Диапазон измерения потока жидкости по каждому каналу, cv3/мин (безмензурочный блок) 0,5-400,0
Объем топлива мерных емкостей:
первого ряда, мл 6...135
второго ряда 2...40
Емкость для топлива, л, не менее 22
Тонкость фильтрации топлива, мкм 2
Питание от сети переменного тока:
напряжение, В 380
частота, Гц 50
Питание системы стабилизации топлива магистраль холодной воды с давлением 2-6 кгс/см2
Установленная мощность, кВт 5,5
в том числе:
электродвигателя насоса высокого давления 4,0
электродвигателя подкачки 0,25
ТЭН 1,2
Габаритные размеры, мм, не более 1050х665х1690
Масса (без топлива), кг, не более 265
Количество обслуживающего персонала, чел 1
Срок службы, лет 5
Комплект поставки М-108Э-4АТ
Стенд для диагностики форсунок Common Rail М-108Э 1
Трубопровод высокого давления в защитной оплетке М12х1,5хМ14х1,5 1 L = 600 мм
установлен
Трубопровод высокого давления в защитной оплетке М14х1,5хМ14х1,5 1 L = 600 мм
Трубопровод высокого давления гибкий М14х1,5 (Ду Ø4 мм) 1 L = 600 мм
Адаптер для форсунки IVECO 0445120007 СДМ-12-03.900.029-01 1
Кольцо резиновое (МБС) 021-025-25 ГОСТ 9833-73 1
Штуцер подачи D=6 мм СДМ-12-03.900.026 1
Фитинг прямой 6512 6-1/8 1
Кабель-переходник для форсунок BOSCH 1
Кабель-переходник для грузовых форсунок 1
Кабель-переходник для форсунок Delphi 1
Кабель-переходник для форсунок Denso 1
Адаптер отвода топлива форсунки BOSCH 1
Виброопора LMA-120 или аналог 4
Вставка CR-14.00.10 1
Вставка CR-14.00.10-01 1
Документация
Паспорт М-108Э ПС 1
Инструкция по эксплуатации М-108Э ТО 1
Безмензурочный блок Поток FM. Руководство по эксплуатации 1
Блок управления Поток CR-1. Руководство по эксплуатации 1
Поставляются по отдельному заказу:
Адаптер для форсунки Renault Premium 0445120004 СДМ-12-03.900.024-01 1
Адаптер для форсунки MAN 0445120044 СДМ-12-03.900.027-01 1
Адаптер для форсунки MAN 0445120030 СДМ-12-03.900.028-01 1
Штуцер подачи D=6 мм СДМ-12-03.900.026-01 1
Клапан подбора обратки пьезофорсунки BOSCH 1
Стенд М-108Э предназначен для диагностики форсунок Common Rail производства Bosch, Delphi, Denso, Siemens (в том числе пьезо) и форсунок А-04 с возможностью кодировки форсунок фирмы Bosch. Стенд оснащен двумя типами измерительных систем - мензурочной и безмензурочной, базой с тест-планами для электромагнитных форсунок фирмы Bosch, Denso, Delphi и пьезоэлектрических Piezo Bosch с возможностью обновления и самостоятельного пополнения.
Стенд М-108Э-4 АТ предназначен для работы в помещениях при температуре от 10°С до 35°С, относительной влажности 65% при температуре 20°С, атмосферном давлении от 650 мм рт. ст. до 800 мм рт. ст. Климатеческое исполнение УХЛ 4 ГОСТ 15150-69.
На стенде можно проверить следующие параметры:
- минимальную длительность импульса срабатывания форсунки (BIP - сигнал);
- минимальное давление срабатывания форсунки;
- производительность форсунки в различных режимах.
Управление поддерживанием давления в системе подачи топлива к форсунке, длительностью импульса открытия форсунки, электроклапанами подачи топлива в мерные ёмкости стенда, осуществляется при помощи компьютера, на котором отображается информация при проведении тестов.
Стенд М-108Э состоит из корпуса, системы топливоподачи, системы термостабилизации топлива, электрооборудования и мерного блока. Питание электрооборудования стенда осуществляется от трёхфазной сети переменного тока 380 В, 50 Гц.
Внимание! Важно! Функция кодировки форсунок Denso и Delphi поставляется по отдельному заказу!
Технических характеристики М-108Э-4АТ
Число одновременно испытываемых форсунок, шт 1Диапазон воспроизведения:
давление, МПа (кгс/см2) 0...160 (0...1600)
длительность импульса открытия форсунки, мкс 160-5000
температура топлива, °C 10-80
частота включения форсунки, Гц 16
отсчет числа циклов 1...9999
частота вращения стендового насоса, об/мин 50-1000
Предел допускаемого отклонения:
температура топлива, °C ±3
отсчета числа циклов ±1
Диапазон измерения потока жидкости по каждому каналу, cv3/мин (безмензурочный блок) 0,5-400,0
Объем топлива мерных емкостей:
первого ряда, мл 6...135
второго ряда 2...40
Емкость для топлива, л, не менее 22
Тонкость фильтрации топлива, мкм 2
Питание от сети переменного тока:
напряжение, В 380
частота, Гц 50
Питание системы стабилизации топлива магистраль холодной воды с давлением 2-6 кгс/см2
Установленная мощность, кВт 5,5
в том числе:
электродвигателя насоса высокого давления 4,0
электродвигателя подкачки 0,25
ТЭН 1,2
Габаритные размеры, мм, не более 1050х665х1690
Масса (без топлива), кг, не более 265
Количество обслуживающего персонала, чел 1
Срок службы, лет 5
Комплект поставки М-108Э-4АТ
Стенд для диагностики форсунок Common Rail М-108Э 1
Трубопровод высокого давления в защитной оплетке М12х1,5хМ14х1,5 1 L = 600 мм
установлен
Трубопровод высокого давления в защитной оплетке М14х1,5хМ14х1,5 1 L = 600 мм
Трубопровод высокого давления гибкий М14х1,5 (Ду Ø4 мм) 1 L = 600 мм
Адаптер для форсунки IVECO 0445120007 СДМ-12-03.900.029-01 1
Кольцо резиновое (МБС) 021-025-25 ГОСТ 9833-73 1
Штуцер подачи D=6 мм СДМ-12-03.900.026 1
Фитинг прямой 6512 6-1/8 1
Кабель-переходник для форсунок BOSCH 1
Кабель-переходник для грузовых форсунок 1
Кабель-переходник для форсунок Delphi 1
Кабель-переходник для форсунок Denso 1
Адаптер отвода топлива форсунки BOSCH 1
Виброопора LMA-120 или аналог 4
Вставка CR-14.00.10 1
Вставка CR-14.00.10-01 1
Документация
Паспорт М-108Э ПС 1
Инструкция по эксплуатации М-108Э ТО 1
Безмензурочный блок Поток FM. Руководство по эксплуатации 1
Блок управления Поток CR-1. Руководство по эксплуатации 1
Поставляются по отдельному заказу:
Адаптер для форсунки Renault Premium 0445120004 СДМ-12-03.900.024-01 1
Адаптер для форсунки MAN 0445120044 СДМ-12-03.900.027-01 1
Адаптер для форсунки MAN 0445120030 СДМ-12-03.900.028-01 1
Штуцер подачи D=6 мм СДМ-12-03.900.026-01 1
Клапан подбора обратки пьезофорсунки BOSCH 1
