Стенд для проверки генераторов и другого электрооборудования Э250М-04

Э250М-04 стенд проверки генераторов и другого электрооборудования

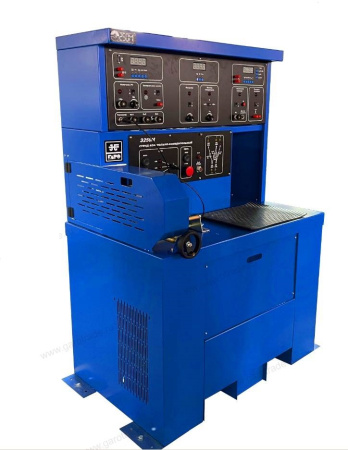

Стенд Э250М – 04 предназначен для проверки снятых с автомобилей генераторных установок и прочего электрооборудования.

Стенд контрольно-измерительный Э250М-04 с микропроцессорным управлением, цифровой обработкой сигнала и беспроводной связью с компьютером является специальным исполнением стендов Э250М без режима испытания стартеров автомобилей

Стенд Э-250М-04 предназначен для широкого круга потребителей (автомастерские, СТО, автопредприятия и т.п.), кто занимается ремонтом испытанием и предпродажной проверкой автомобильного электрооборудования, а также для профильных учебно-образовательных учреждений в качестве учебных установок. Принцип работы стенда заключается в имитации рабочих режимов и измерении выходных характеристик электрооборудования с целью проверки его работоспособности, определения технического состояния и поиска неисправностей.
В случае необходимости испытания стартеров автомобилей, стенд может быть модернизирован до исполнения Э250М-02 силами сервисной службы компании ГАРО.

Стенд Э250М-04 обеспечивает проверку электрооборудования:
генераторов на холостом ходу и под нагрузкой
реле-регуляторов
тяговых реле стартеров
реле-прерывателей
коммутационных реле
электроприводов агрегатов автомобиля
полупроводниковых приборов
резисторов

Стенд Э250М-04 обладает набором уникальных потребительских свойств:
1. Беспроводное подключение к компьютеру по каналу Bluetooth. Эта опция делает возможным контроль параметров и осциллограмм проверяемых генераторов в режиме он-лайн и показывает, какая из частей нуждается в ремонте.
2. Плавная регулировка частоты вращения генератора позволяет измерять параметры генератора во всём диапазоне режимов работы.
3. Сквозные ниши в опорной части стенда дают возможность легкого перемещения стенда внутри помещения

Техническое описание стендов

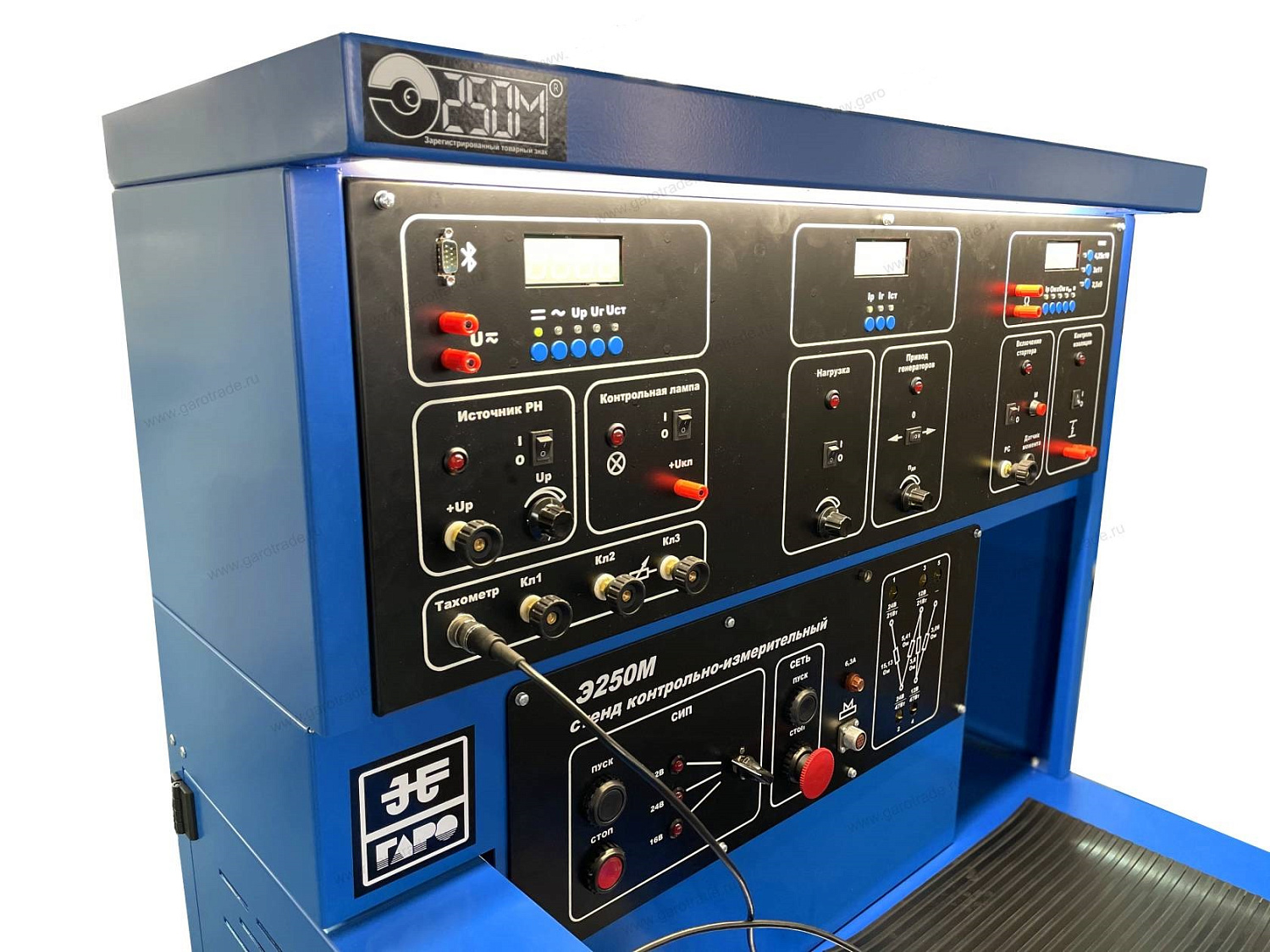

Эргономичная панель управления обеспечивает быстрое освоение навыков работы на стенде и овладение методиками проверок. Органы управления сгруппированы в логически завершенные и функционально понятные блоки
Яркие легко читаемые цифровые индикаторы
Полный тормоз используется для испытания стартеров в режиме полного торможения и измерения крутящего момента. Переустановка тензометрического датчика обеспечива
Оснащается устройством проверки якорей, которое позволяет определить наличие короткозамкнутых витков и обрывов в обмотке, правильность направления намотки
Система крепления электрооборудования и комплекты принадлежностей позволяют закрепить на стенде практически все типы генераторов российского и импортного производства
Определение частоты вращения на холостом ходу и под нагрузкой производится непосредственно на валу генератора с помощью тахометра
Привод генераторов: регулируемый, позволяющий производить плавное изменение частоты вращения ротора генератора
Конструкции приводных шкивов обеспечивают проверку генераторов с клиновым и с поликлиновым (плоскоременным) приводами
Встроенная плавно-ступенчатая нагрузка позволяет проверить все известные марки генераторов во всем диапазоне токоскоростной характеристики (ТСХ) от 0 до 160 A
Поставляется с полным комплектом принадлежностей, необходимых для выполнения проверок

Конструктивные и функциональные особенности Э250М-04
Проверяемые генераторы: мощностью до 6,5 кВт в режиме холостого хода ( х.х.) и под нагрузкой величиной до 3 кВт с током нагрузки до 160А
Проверяемые стартеры: не проверяются
Методика проверки генераторов: на х.х. и под нагрузкой в любой точке ТСХ ( токоскоростной характеристики) за счет регулируемого привода

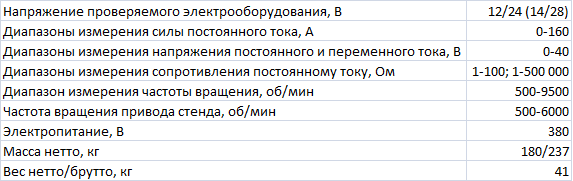

Технические характеристики Э250М-04
